Fanuc cnc torna tezgahında kaplama nasıl programlanır?

Kaplama işleminin Fanuc CNC torna tezgahında programlanması, bu gelişmiş makinelerle çalışan her makinistin uzmanlaşması gereken temel bir beceridir. Fanuc CNC torna tezgahlarının bir tedarikçisi olarak, doğru programlamanın üretkenliği, hassasiyeti ve genel işleme kalitesini nasıl önemli ölçüde artırabileceğine ilk elden tanık oldum. Bu blog yazısında, Fanuc CNC torna tezgahında yüzey kaplama işleminin programlanması sürecinde size adım adım rehberlik edeceğim ve ayrıca sunduğumuz mükemmel CNC torna tezgahı modellerinden bazılarını tanıtacağım.

Yüzleşme Operasyonunu Anlamak

Kaplama, iş parçasının ucunda düz bir yüzey oluşturmak için kullanılan bir işleme işlemidir. Tipik olarak bir ham madde üzerinde gerçekleştirilen ve uç yüzeyin dönme eksenine dik olmasını sağlayan ilk işlemdir. Bu işlem, doğru ölçümler ve daha sonraki kesme işlemleri için bir referans yüzeyi sağladığından sonraki işleme süreçleri için çok önemlidir.

Programlamanın Önkoşulları

Yüzleştirme işlemini programlamaya başlamadan önce, hazır olmanız gereken birkaç şey vardır:

1. G - Kodları ve M - Kodları Bilgisi: Fanuc CNC torna tezgahlarında kullanılan temel G kodları (hazırlık kodları) ve M kodları (çeşitli fonksiyon kodları) hakkında bilgi edinin. Kaplama için esas olarak G00 (hızlı konumlandırma), G01 (doğrusal enterpolasyon) ve M03 (iş mili saat yönünde) kullanacaksınız.
2. İş Parçası Bilgileri: İş parçasının çapını ve uzunluğunu ve ayrıca istenen kaplama derinliğini bilin.
3. Takım Bilgileri: Uygun bir yüzey işleme takımı seçin ve kesme kenarı açısı ve köşe radyüsü gibi geometrisine dikkat edin.

Adım Adım Programlama Kılavuzu

1. Adım: Programı Kurun

Fanuc CNC kontrol panelinde yeni bir program oluşturarak başlayın. Bunu "PROG" düğmesine basarak ve ardından yeni bir program numarası girmek için "YENİ"yi seçerek yapabilirsiniz. Örneğin program numaranız olarak "O1000" kullanabilirsiniz.

O1000

Adım 2: Başlangıç ​​Koşullarını Ayarlayın

İş mili hızını ve yönünü ayarlayın. İş milini saat yönünde açmak için M03'ü ve iş mili hızını belirtmek için S'yi kullanın. Örneğin, iş milinin 800 RPM'de dönmesini istiyorsanız:

M03 S800

Adım 3: Başlangıç ​​Noktasına Hızlı Konumlandırma

Takımı hızlı bir şekilde iş parçasının üzerindeki güvenli bir başlangıç ​​noktasına taşımak için G00'ı kullanın. Başlangıç ​​noktası iş parçası çapının dışında ve uç yüzeyin üzerinde uygun bir yükseklikte olmalıdır. Örneğin iş parçanızın çapı 50 mm ise ve uç yüzeyin 2 mm üzerinden başlamak istiyorsanız:

G00X52Z2

Adım 4: Yüzleşme Operasyonu

Yüzleştirme işlemini gerçekleştirmek için G01'i kullanın. İlerleme hızını F ile belirtin ve Z konumunu korurken takımı X ekseni boyunca iş parçasının merkezine doğru hareket ettirin. Örneğin, 0,2 mm/dev ilerleme hızı istiyorsanız:

G01 X0 F0.2

Adım 5: Aracı Geri Çekin

Yüzleştikten sonra takımı güvenli bir konuma geri çekmek için G00'ı kullanın. Örneğin:

G00X52Z2

Adım 6: İş Mili'ni Durdurun

İş mili dönüşünü durdurmak için M05'i kullanın:

M05

Adım 7: Programı Sonlandırın

Programı sonlandırmak ve kontrolü programın başlangıcına döndürmek için M30'u kullanın:

M30

Bir iş parçasının kaplanması için programın tamamı şöyle görünecektir:

O1000 M03 S800 G00 X52 Z2 G01 X0 F0.2 G00 X52 Z2 M05 M30

Fanuc CNC Torna Tezgahlarında Kaplama Programlama İpuçları

• Takım Tazminatı: Takımın geometrisini ve aşınmasını hesaba katmak için takım telafisini kullanın. Takım ofseti değerlerini CNC kontrol panelindeki takım ofseti tablosundan ayarlayabilirsiniz.
• Önce Güvenlik: Programı çalıştırmadan önce daima takım yolunda herhangi bir engel bulunmadığından ve iş parçasının güvenli bir şekilde sıkıştırıldığından emin olun.
• Test Çalıştırmaları: Programı gerçek iş parçası üzerinde çalıştırmadan önce, takım yolunu kontrol etmek ve hata olmadığından emin olmak için bir deneme çalışması gerçekleştirin.

Fanuc CNC Torna Modellerimiz

Tedarikçi olarak, farklı işleme ihtiyaçlarını karşılamak için geniş bir Fanuc CNC torna tezgahı yelpazesi sunuyoruz.

• Büyük Çaplı Eğimli Yataklı CNC Torna: Bu torna, büyük çaplı iş parçalarının ağır işlerde işlenmesi için uygundur. Mükemmel stabilite ve talaş tahliyesi sağlayan geniş bir iç çapa ve eğimli yatak tasarımına sahiptir.

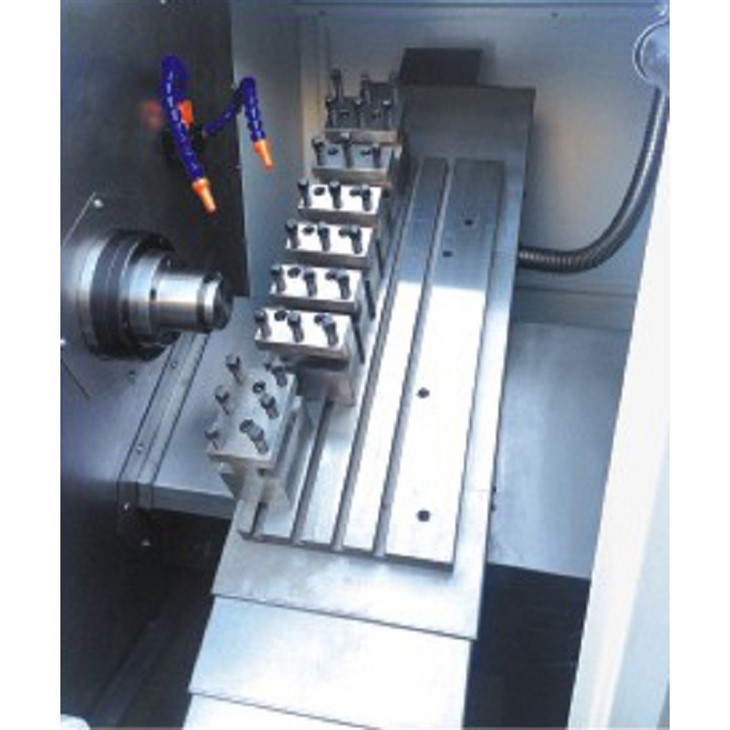

• Küçük Eğimli Yataklı CNC Torna: Küçük ve orta büyüklükteki iş parçaları için ideal olan bu torna, yüksek hassasiyet ve verimlilik sunar. Kompakt tasarımı, sınırlı alana sahip atölyeler için uygun olmasını sağlar.
• Mini Metal CNC Torna: Bu mini torna hobiciler ve küçük ölçekli üretim için mükemmeldir. Çalıştırılması kolaydır ve kaplama dahil çeşitli tornalama işlemlerinin üstesinden gelebilir.

Çözüm

Yüz işleme işleminin Fanuc CNC torna tezgahında programlanması, temel kavramları anladığınızda ve adım adım kılavuzu takip ettiğinizde basit bir işlemdir. Bu beceride uzmanlaşarak işleme operasyonlarınızın kalitesini ve verimliliğini artırabilirsiniz.

Atölyeniz için bir Fanuc CNC torna tezgahı satın almakla ilgileniyorsanız, yardım etmek için buradayız. Uzman ekibimiz size ayrıntılı ürün bilgileri, teknik destek ve programlama konusunda yardım sağlayabilir. Bir tedarik görüşmesi başlatmak ve işleme yeteneklerinizi bir sonraki seviyeye taşımak için bizimle iletişime geçin.

Referanslar

• Fanuc CNC Torna Kullanım Kılavuzu
• İşleme El Kitabı, 31. Baskı
